Przemiennik SR2GA zmodernizowany!

Repeater został całkowicie przebudowany, otrzymał nowe urządzenia nadawczo-odbiorcze, nowoczesny mikrokomputer sterujący, nowy zasilacz, układ sterowania wentylatorami a także obudowę. Zwieńczeniem prac jest podłączenie SR2GA z Władysławowa do Północnej Sieci Przemienników Mini-Link łącząc jeziora mazurskie z pomorzem!

Przemiennik SR2GA od dłuższego czasu miał kłopoty techniczne, głównie po stronie odbiorczej. Na przełomie lipca i sierpnia po spotkaniu krótkofalowców GRYF 2024 w Czymanowie skrystalizował się pomysł modernizacji i podłączenia przemiennika do sieci Mini-Link. Pod koniec sierpnia 2024 rozpoczęły się poważne prace związane z modyfikacją sprzętową. Od Michała SP2XDM, twórcy dotychczas eksploatowanego urządzenia, uzyskano zgodę na wykorzystanie nadających się podzespołów.

Ze starego przemiennika postanowiono wykorzystać filtr duplexowy firmy K&L zestrojony do pracy na częstotliwościach TX 438,975 / RX 431,375 MHz oraz istniejący system antenowy oparty o antenę Diamond F718.

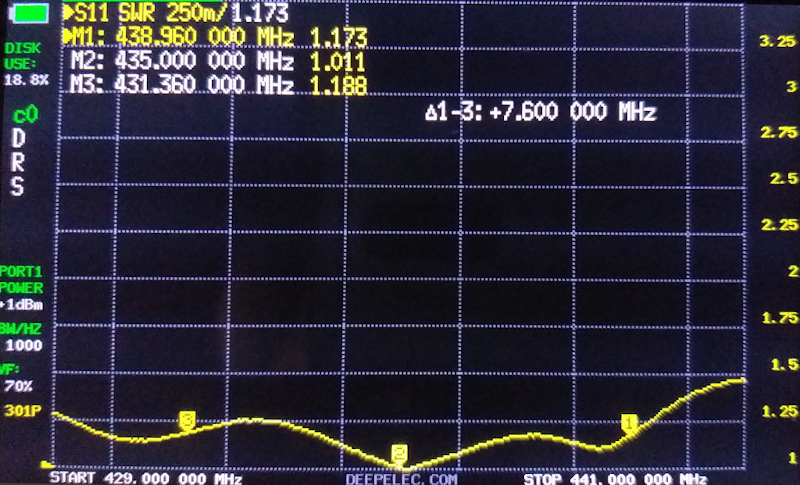

Wykres SWR anteny przemiennika SR2GA / Diamond F718

Jako obudowę dla zespołu urządzeń wykorzystano niedużą szafkę RACK 6U. Na pierwszą  półkę trafił router Mikrotik, zasilacz buforowy Mean Well LAD-240A oraz sterownik wentylatorów STC3008 12V. Szafka została wyposażona w standardową listwę zasilającą 230V. Układ zasilania 13,8V podzielono na 3 obwody przygotowując bazę pod instalację urządzeń. Prace montażowe na tym etapie zostały wykonane przez kol. Rafała SQ2IHP przy pomocy Krzysztofa SP2WBN w siedzibie klubu SP2YWL we Władysławowie.

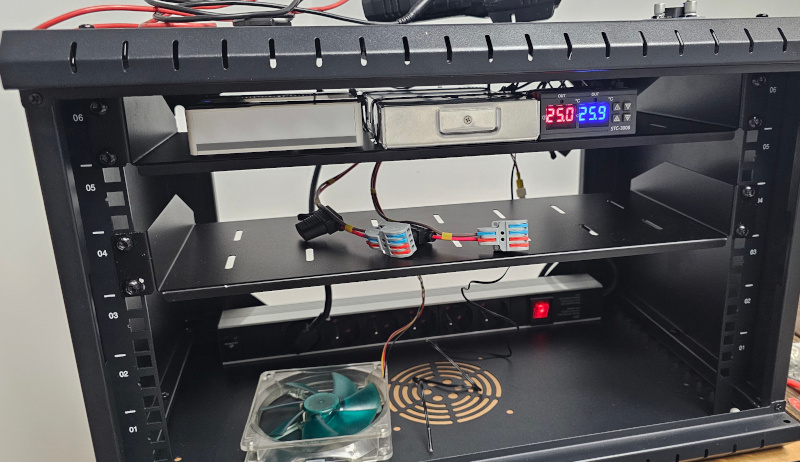

Szafka RACK przygotowana do instalacji urządzeń nadawczo-odbiorczych

W tym samym czasie ruszyły prace związane z przygotowaniem urządzeń nadawczo-odbiorczych, mikrokomputera sterującego oraz wyposażenia pomiarowego. Stroną techniczną, a w szczególności oprogramowaniem urządzeń zajął się kol. Przemek SP4OX we współpracy z kol. Maciejem SP4I, który ogarnął znakomicie okablowanie interface’ów. Jako urządzenie odbiorcze zastosowano radiotelefon  motorola GM340. W torze nadawczym umieszczono urządzenie motorola GM600. Całość sterowana jest przy użyciu Orange Pi Zero LTS 512M.

Maciej SP4I i Rafał SQ2IHP podczas prac uruchomieniowych przemiennika SR2GA

W piątek, 6 września wszystkie komponenty przemiennika zostały zmontowane w szafce RACK. Prace uruchomieniowe we Władysławowie przeprowadzili SP4I, SQ2IHP i zdalnie SP4OX. Przemiennik podłączono do północnej sieci przemienników Mini-Link w której pracują: SR4OS – Ostróda, SR2PA – Pasłęk, SR4MO – Morąg, SR2GDA – Smętowo Graniczne, SR2GD – Gdańsk i SR2EL – Elbląg.

Aktualne parametry pracy przemiennika SR2GA we Władysławowie:

Częstotliwość nadajnika TX - 438,975 MHz / emisja podnośnej CTCSS 94,8Hz

Częstotliwość odbiornika RX - 430,375 MHz / otwarcie podnośną CTCSS 94,8Hz

Antena: Diamond F718 / wysokość 31m AMSL / fider ½’’

Znamiennik: H:00 – zapowiedź słowna / H:30 – znamiennik telegraficzny

Potwierdzenie wejścia/otwarcia: pojedynczy „roger-beep”

Na koniec podziękowania dla fundatorów i wykonawców. Modernizacja została sfinansowana z prywatnych środków przez: SP2GDA, SP4I, SP2PA, SQ2IHP. Niezbędne prace przeprowadzili: SP2WBN, SP4OX, SP2I, SQ2IHP. Przekazanie podzespołów z poprzedniego przemiennika SP2XDM.

Przemiennik pozostaje pod opieką operatorów: SP2XDM, SQ2IHP, SP4I, SP2PA, SP4OX.

Koszty utrzymania, w tym zasilania w energię elektryczną ponosi klub SP2YWL. Chcesz nas wesprzeć, możesz przekazać wpłatę na konto MKS Solar Władysławowo Sekcja Krótkofalowców SP2YWL: 88 8348 0003 0000 0007 1273 0002 lub w zeznaniu podatkowym przy rozliczeniu rocznym wpisać nasz KRS 0000031626, a jako "cel szczegółowy 1,5%" wskazać „KRÓTKOFALOWCY”. Działamy jako Sekcja Krótkofalowców „Galeon” przy Miejskim Klubie Sportowym Solar Władysławowo.

Życzymy wszystkim użytkownikom miłych łączności przez nasz przemiennik!

Do usłyszenia!

Zespół  SP2YWL
